 河北泽旗管道设备制造有限公司座落于中国管道装备制造基地——河北省沧州市盐山县。东临渤海，西靠京沪高铁，南瞻齐鲁大地，北靠京津，石黄高速公路、205国道、307国道均途经本地，地理位置优越交通条件便利。河北泽旗管道设备制造有限公司是一家火电厂辅机配套设备的生产厂商。主要从事锅炉系统零部件和烟风煤粉管道零部件的开发、设计、生产制造和销售以及电厂高中压给水排水，室内外给水排水，通风附件配件的制造和销售。河北泽旗管道设备制造有限公司主要产品有：阀门、风门、弹簧支吊架、人孔门、补偿器、管件等锅炉辅件和烟风煤粉管道设备、电力管道零部件、化工管道零部件、参照华东电力设计院编制的《火力发电厂烟风煤粉管道零部件典型设计》（D-LD2000）《火力发电厂汽水管道零部件》（GD87）(GD2000)标准进行化工厂定点生产，用户遍及大部分省市。泽旗公司以“以人为本、科学管理、精心营造、竭诚服务”的企业理念，“诚信、”是我们的企业文化，我们不断创新，具备了从研发、设计、制造、安装、调试到售后等一条龙服务的能力。公司本着以“优秀的品质、优良的服务、优先的价格”为宗旨。热诚欢迎新老客户垂询指导，洽谈合作，并与您携手共进，共创美好明天。河北泽旗管道设备制造有限公司所售产品广泛应用与石油、化工、电力、石化、冶金、建筑、桥梁、地铁、供热、船舶、食品、造纸消防管路系统、城市等行业。公司自成立以来深受广大客户的亲睐。公司坚持“以质量求生存，以信誉谋发展，开拓市场，以服务巩固客户”的经营方针，用产品，合理的价格，及时周到的服务满足客户的要求。我公司愿新老客户在“公平合理、平等互利、友好协商”的前提下携手共进，合作双赢，共创辉煌。河北泽旗管道设备制造有限公司的诚信，实力和产品质量获得业界的认可，欢迎各界朋友来厂参观指导

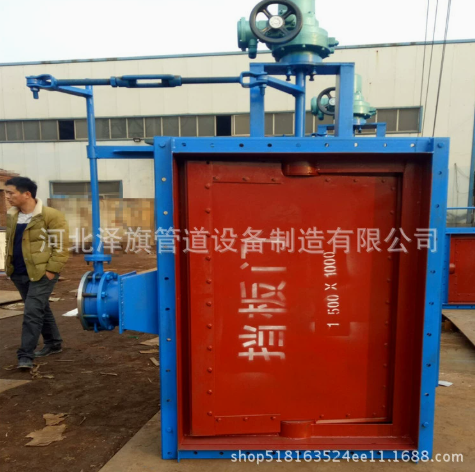

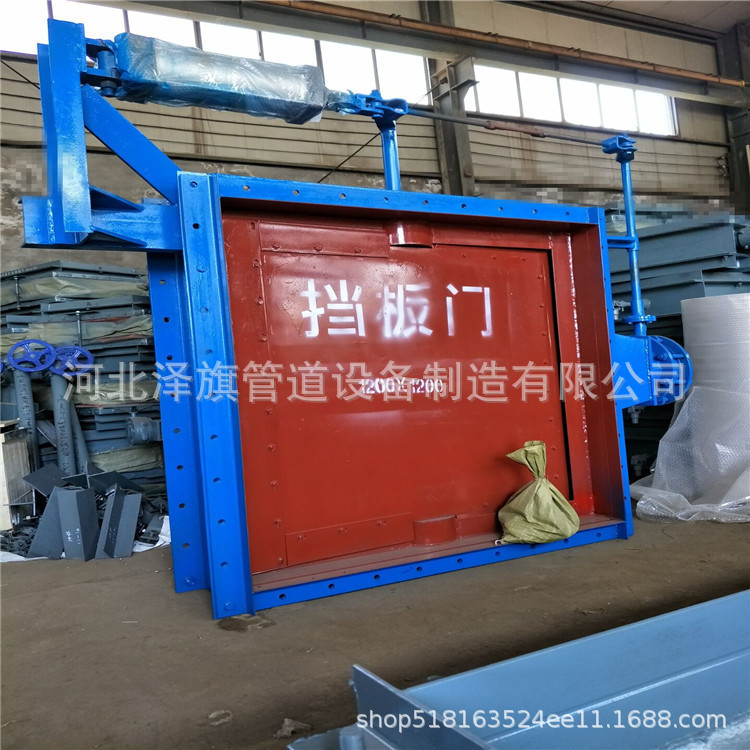

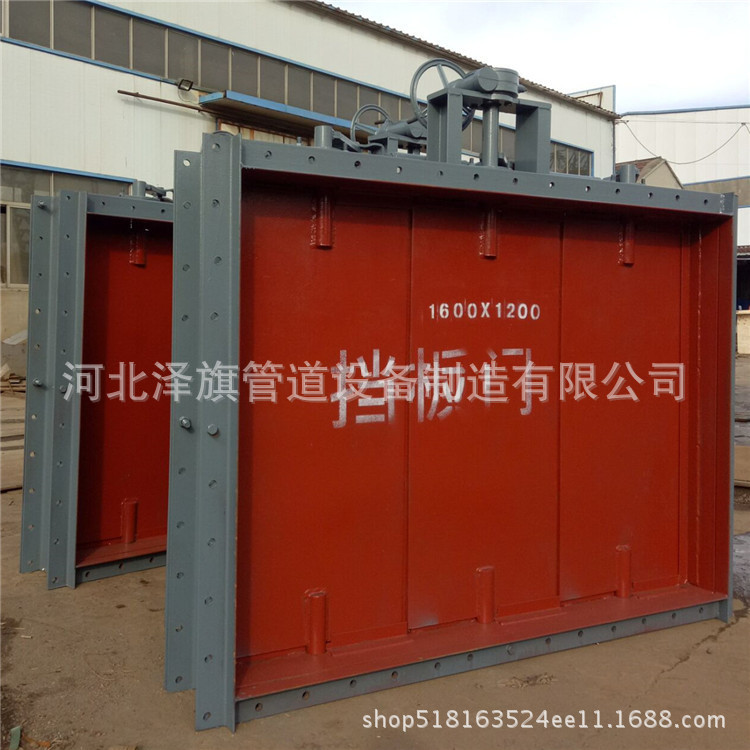

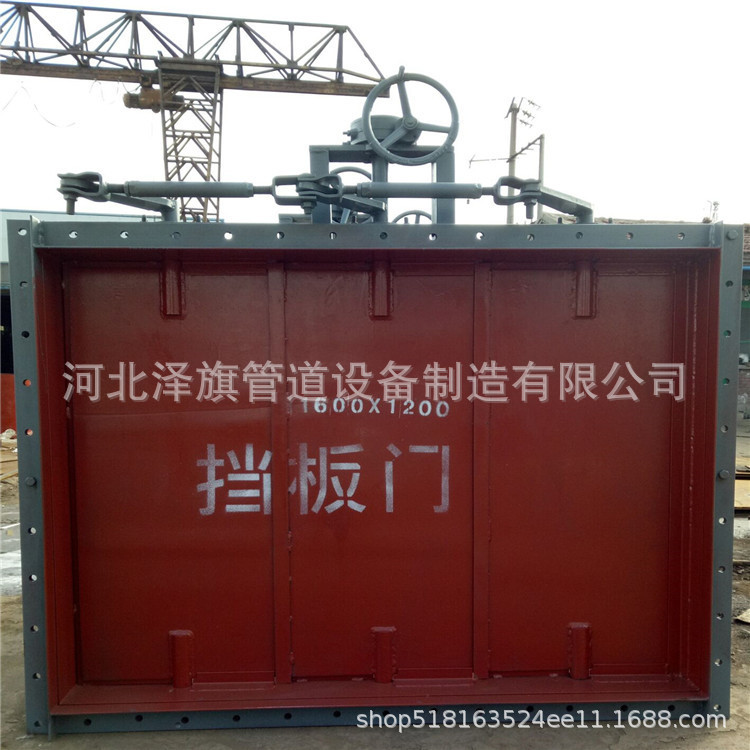

一该产品启闭转动灵活，驱动力矩合理，关闭严密可靠，使用寿命长。是火电厂脱硫系统中的重要配套设备。我公司生产的烟气脱硫双层百叶窗式挡板门是在引进先进技术的基础上，采用优化结构设计。设备在运行状态下工作可靠、启闭灵活、关断严密，且强度高，刚性好，坚固好用，使系统脱硫效率大大提高，满足了排放烟气的环保要求。我公司是火电厂电力风门设备配套的生产商，目前已广泛应用于各大火力发电厂。
二．结构简介

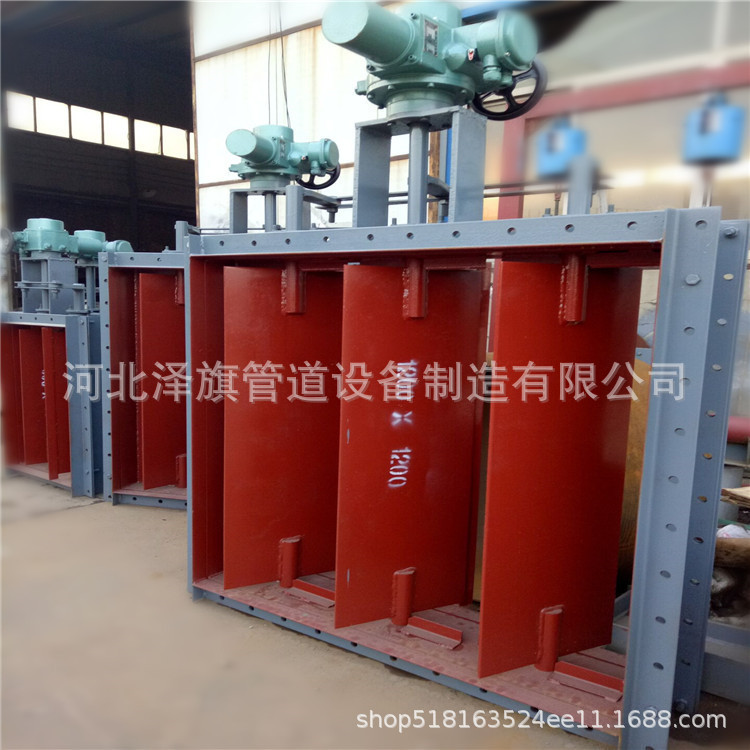

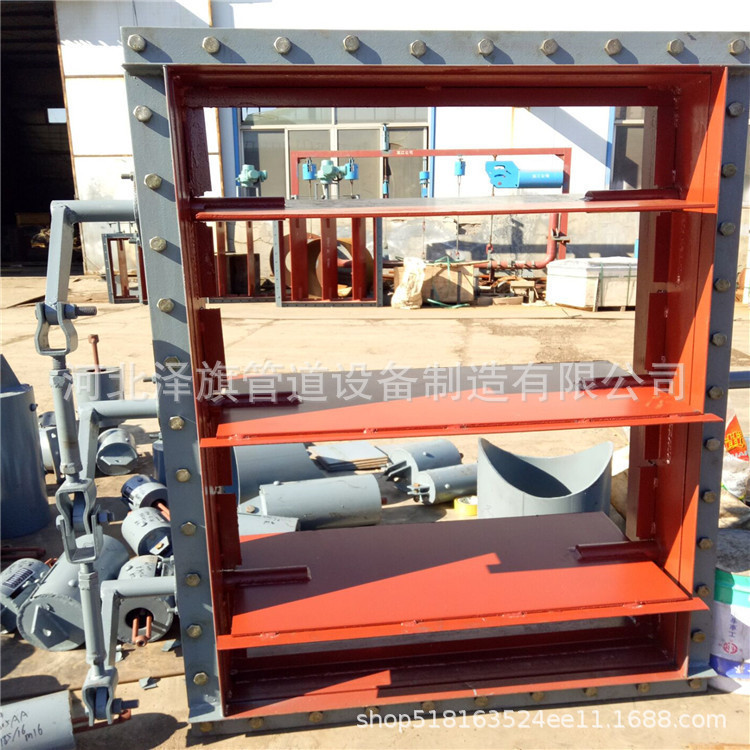

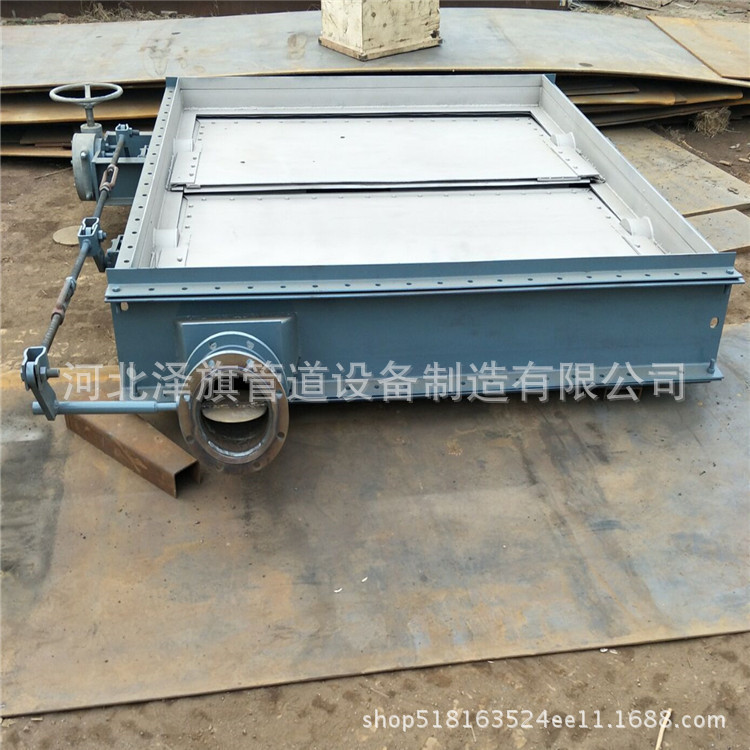

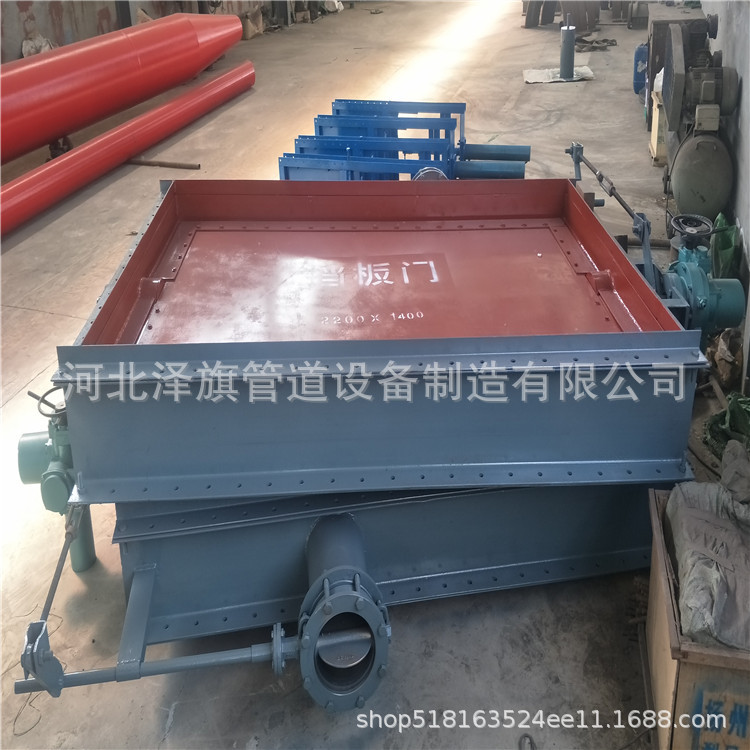

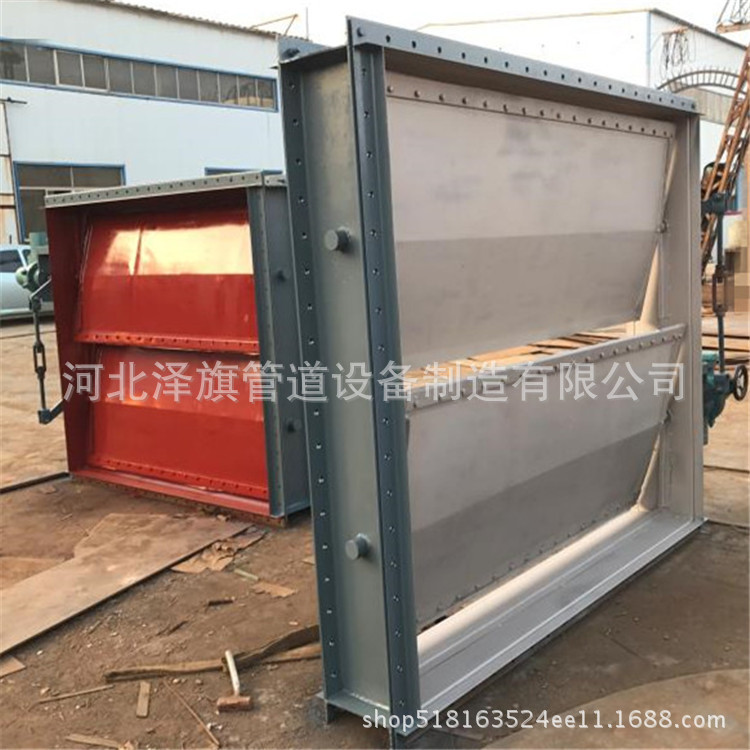

1．烟气脱硫双层百叶窗式挡板门采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将至少高于烟气压力500Pa的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。
2．烟气脱硫双层百叶窗式挡板门启闭时间≤60S（可根据用户要求选定）。

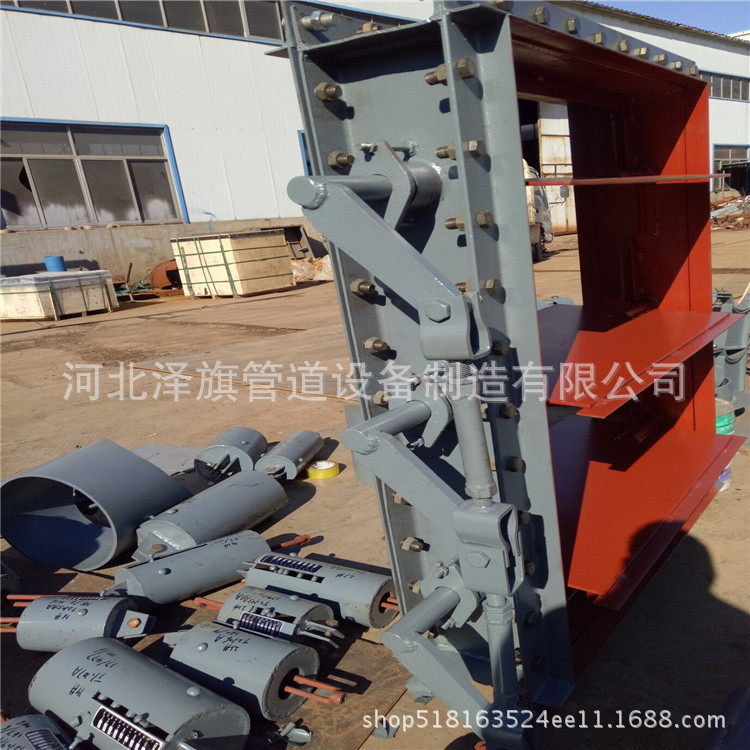

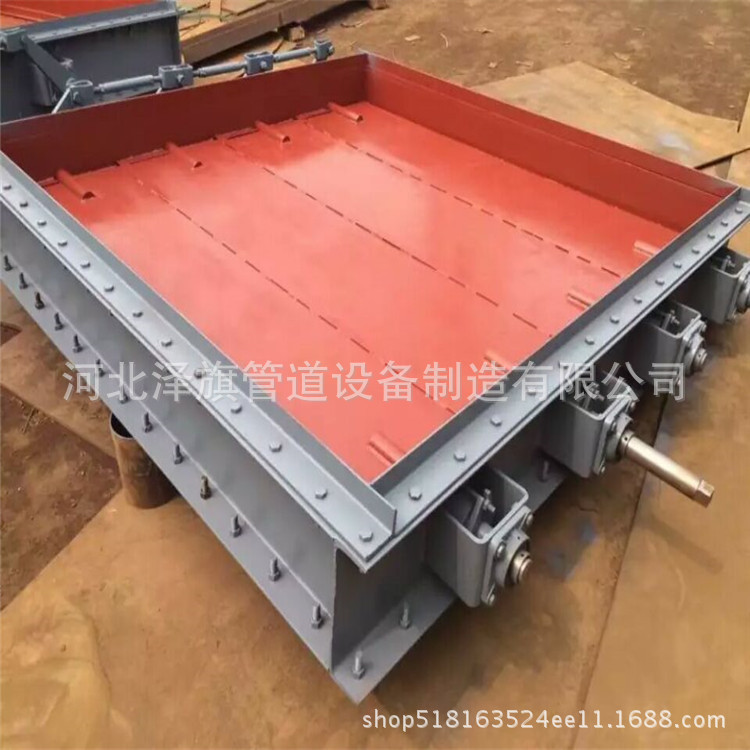

3．烟气脱硫双层百叶窗式挡板门壳体外部设计有连杆机构，优化设计后使挡板各叶片启闭呈百叶窗流线型方式，开启或关闭同步，实现一体化操作。
4．烟气脱硫双层百叶窗式挡板门设计结构合理，叶片刚性好，运行稳定可靠，烟气脱硫双层百叶窗式挡板门叶片密封型式：弹性密封和气密封，壳体上设计安装有密封风入口阀，与挡板门联锁控制。叶片间通入具有一定压力和流量的密封空气后，能有效隔绝叶片前后烟气流，从而使挡板门密封效率为100%。
5．烟气脱硫双层百叶窗式挡板门在保证工作条件下转动灵活，无卡涩现象。采用座架式（耐高温）带座调心轴承结构，使挡板驱动力矩更小，转动更灵活轻巧。挡板叶片设计有热膨胀补偿间隙，热态运行下安全可靠。
6．烟气脱硫双层百叶窗式挡板门挡板设计成流线形结构，可充分降低对气流的阻力。其中门外部框架采用型钢制作，叶片设计采用机翼型（或平板型）结构，使气流分配合理顺畅。叶片本体由普通碳钢或合金钢制成，叶片搭接（或与壳体密封）处为具有弹性的不锈钢或镍基合金钢密封片，具有符合工况参数条件下的强度和刚度，并牢固的附着在加伸轴上。每个风门叶片的轴柄装置由两个外部安装、自动找平、不需维护的带法兰盘轴承加以支撑，有效避免因挡板前后轴不同心产生驱动扭矩的增加或长期运行后叶片启闭时产生卡涩现象。
7．烟气脱硫双层百叶窗式挡板门现烟连接方式为烟道插入挡板门反法兰内密封焊接，出厂前正反法兰螺栓定位连接，现场补密封焊。因防腐要求而带有内衬的挡板门现场吊装后正反法兰处密封焊，须保证内衬处密封焊接，现场腐层必须盖住壳体内衬。

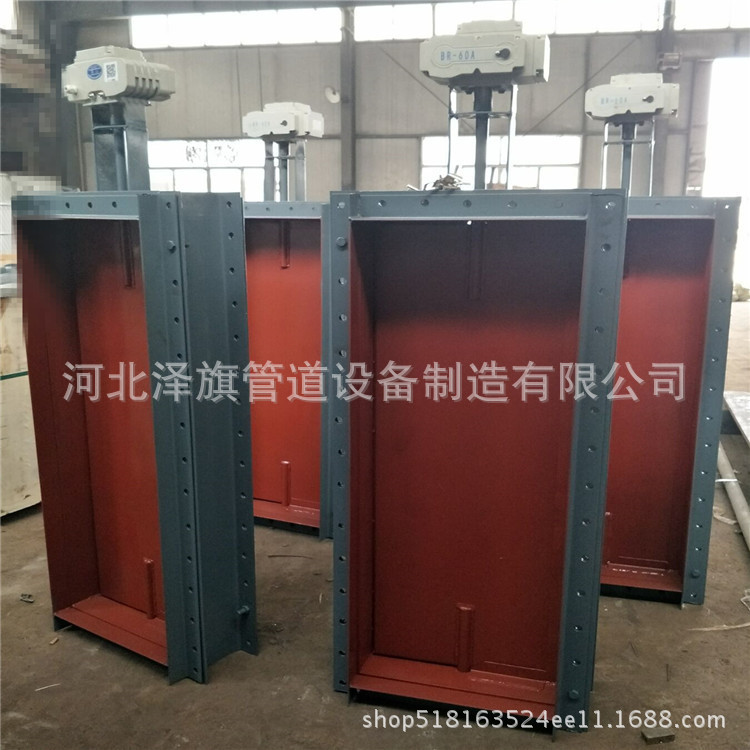

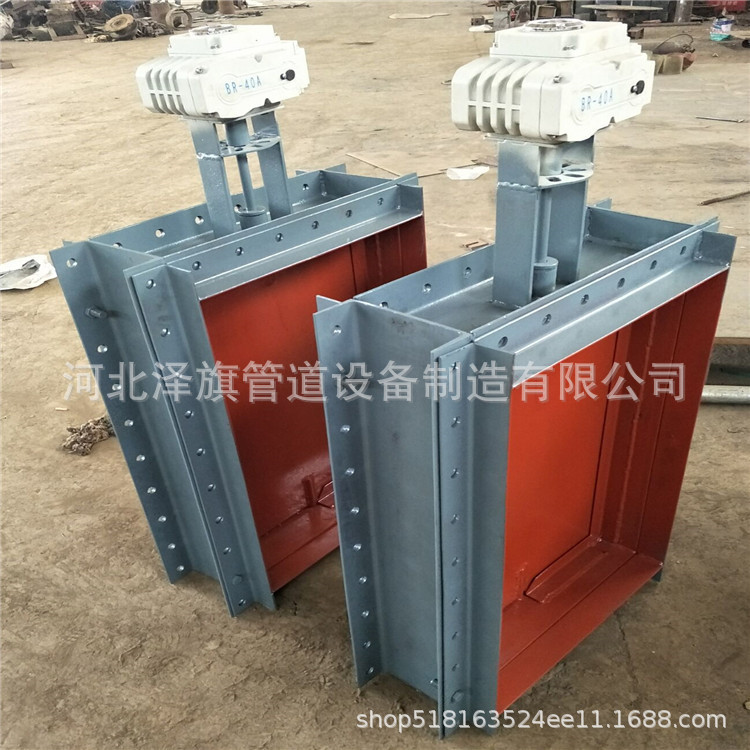

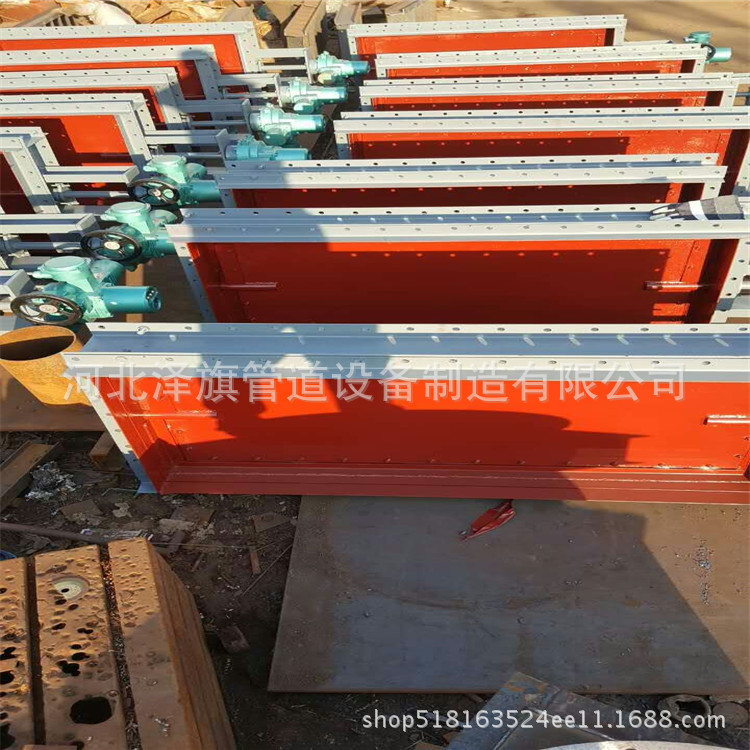

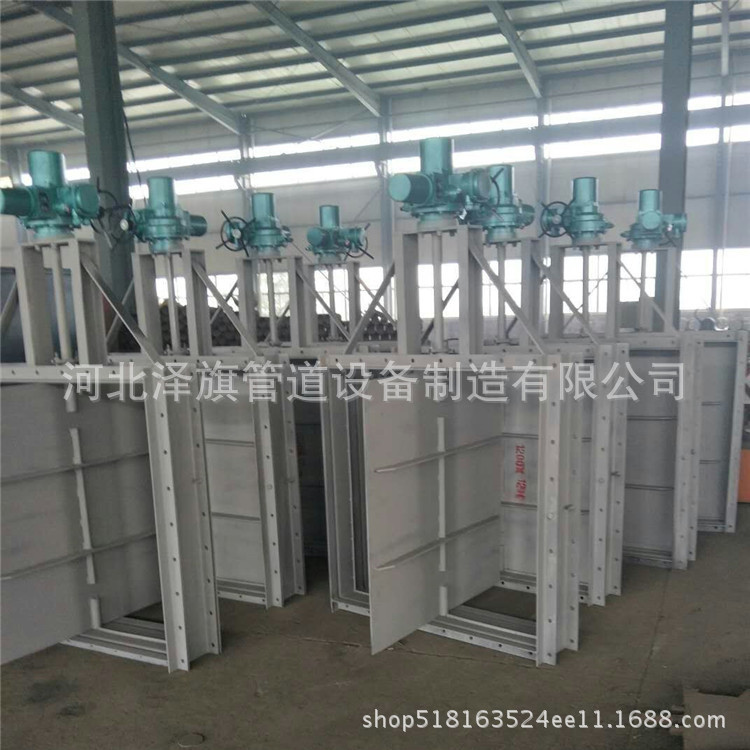

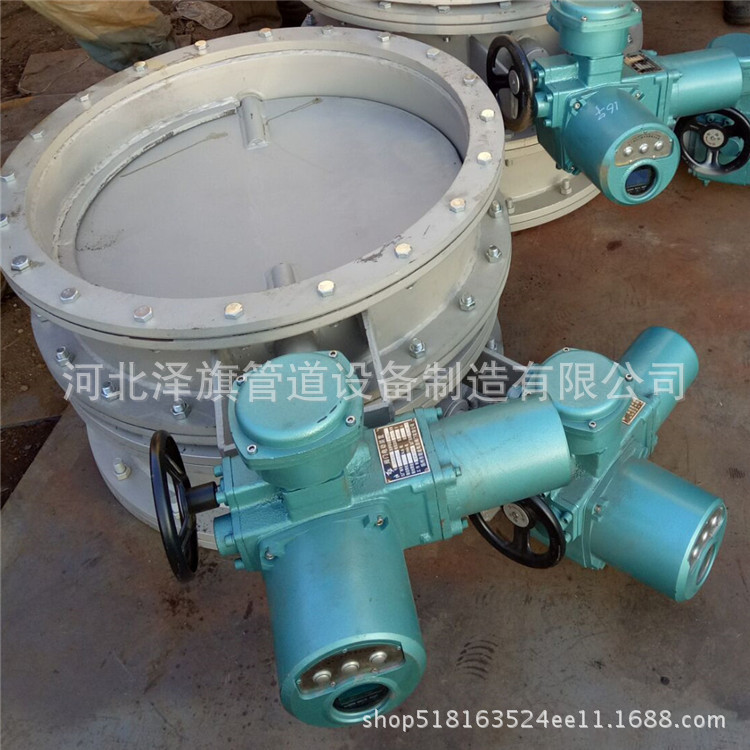

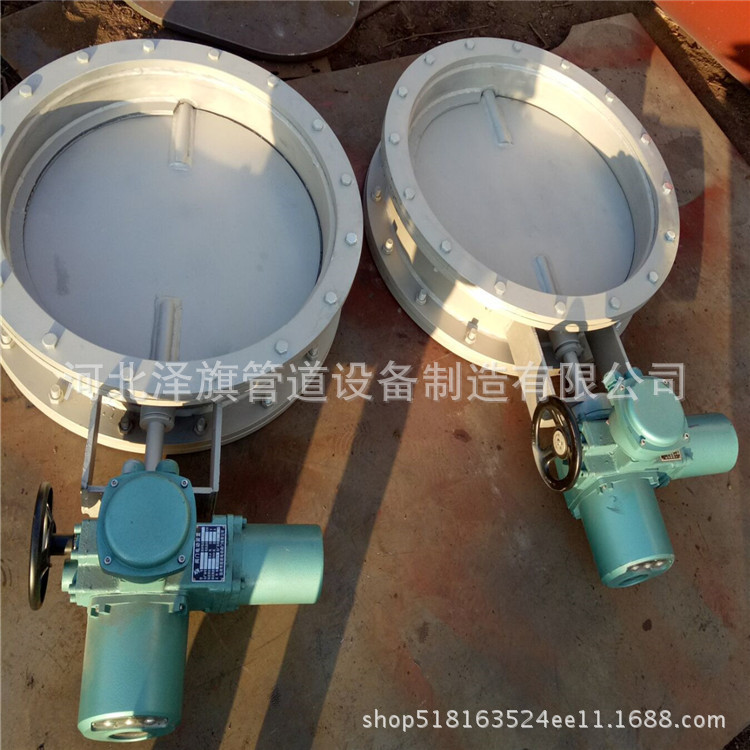

8．烟气脱硫双层百叶窗式挡板门驱动方式一般为电动或气动。控制方便可靠。可输入、输出开关量信号（或输入输出模拟量信号），以根据系统运行机制要求对叶片开度实现控制并实时反映叶片开度状态。可以远距离操作或程序控制，方便DCS控制自动化。
9．烟气脱硫双层百叶窗式挡板门电（气）动执行机构采用智能一体化控制，具有力矩保护和限位开关，可就地或远方控制操作，还具有手、电（气）动切换功能以备安装调试、检修时使用。安装调试后出厂。 出厂前已对电（气）动装置的限位开关进行调整设置到位，用户只需通入电源（或气源）并与接线端子连接即能使挡板门正常工作。
10．密封风系统的密封风机和电加热器可由我方选型后成套提供。
三．技术参数
 型号表示方法：
1．烟气脱硫双层百叶窗式挡板门  FGD(型号)-W(宽度)×H(高度)
2．烟气脱硫双层百叶窗式挡板门  FGD(型号)-W(宽度)×H(高度)
3．安装位置：水平风道、垂直风道、倾斜风道。
4．流通介质：烟气或含其它气体。
5．设计承压能力：±8000Pa
6．设计耐温：≤350℃
7．泄漏度：≤0%
8．电源和气源：
烟气脱硫双层百叶窗式挡板门：电源交流三相三线~380V/50Hz或用户确定
烟气脱硫双层百叶窗式挡板门：电源 交流~220V/50Hz（电磁阀）
                               气源 压缩空气0.4MPa-0.8MPa

四．供货范围
    供货范围包括挡板门本体、电（气）动执行机构、密封风系统和其它附件。
五.订货须知
  1.提供管道截面尺寸及管道的安装位置（水平管道或立式管道）。
  2.启闭时间：≤50s（可由用户选定）。
  3.流通介质、最高工作压力、最高工作温度。
  4.连接方式：法兰平面对焊连接。
  5.操作要求：电动或气动，开关或调节。
  6.挡板门在管道中的用途及位置。

特性：

（-196℃~ 420℃)，重量轻、体积小、柔软性好
产品用途： 尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、便于安装、产品质量可靠
